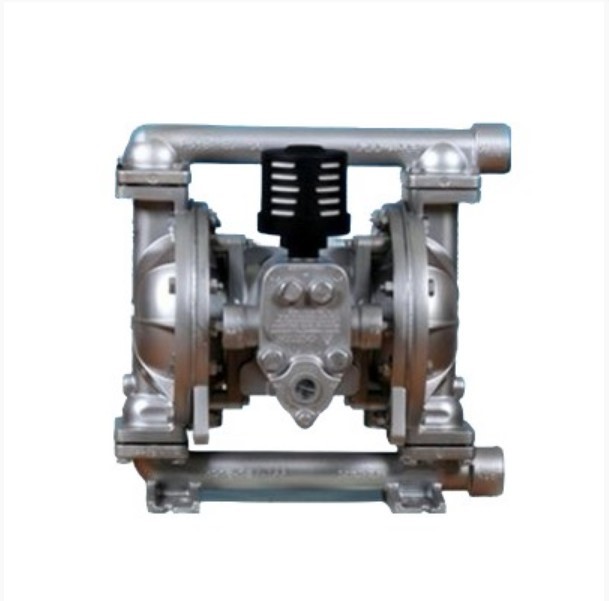

氣動雙隔膜泵浦 Diaphragm Pump
氣動雙隔膜泵浦之作動原理是左右兩邊各有一隔膜室,每一隔膜室各由一軟質之膜片在中間將隔膜室中之壓送室及中氣常隔開舫密封起來。當壓縮空氣進入隔膜富中的空氣室時,膜片即受壓往外推出,形成壓送行程,在壓送室之液體即受壓經上止回閥球、出口管,而後由泵浦出口流出。由於兩片膜片中間以一膜片連桿相連,當一邊的膜片往外推出壓送液體往外的同時,另一邊的膜片即往內收縮,進行相反的吸液行程,使相對的空閒充滿液體。當膜片到達行程終點之後,泵浦內之主氣閥將自動切換位置,使空氣得以切換進入另一隔膜室(空氣室),反向重覆上述之動作;兩邊的隔膜室將因此呈現交替的壓送及吸液動作,完成泵浦輸送液體的工作。
