如何選擇合適的款式和尺寸的真空吸盤 How To Choose The Right Style & Size Vacuum Cup

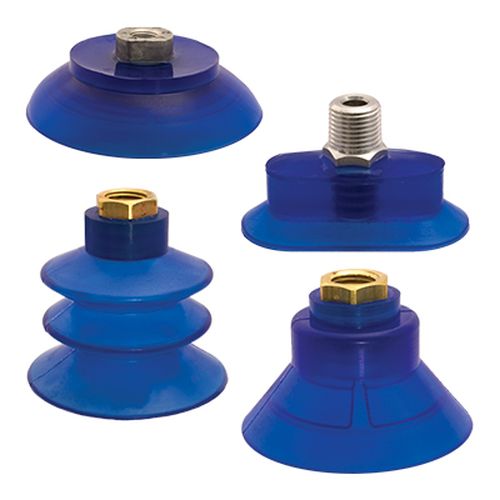

當您使用真空系統來拾取和放置不同的物體時，您如何知道您需要哪種樣式的真空吸盤和尺寸？ EXAIR 提供 (3) 種不同樣式的各種尺寸的真空吸盤，以涵蓋各種製程應用。

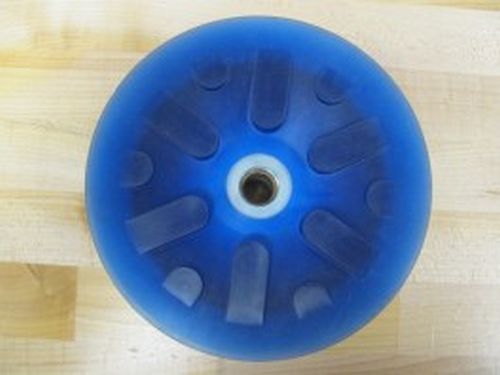

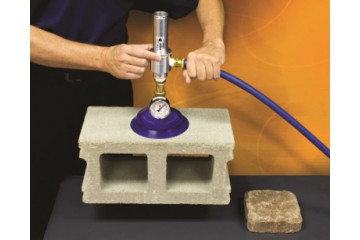

第一個是圓形吸盤，它們適用於光滑、平坦的表面。它們可以快速抓握和釋放，在頻繁使用時保持其形狀，並且在垂直負載下使用時抓握力很好。此外，圓形吸盤帶有防滑釘，可在負載較重時提供更好的抓握力。帶有防滑釘的真空吸盤提供額外的剛性，使它能夠承受重載。額外的剛性可防止吸盤在需要重載時剝落或變形。

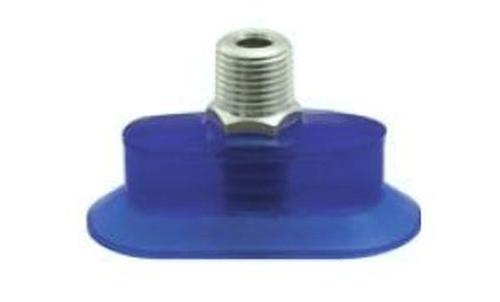

接下來是橢圓形吸盤，由於其較大的表面積，它們提供了最大的抓握力。它們自然適合更重的負載。譬如它們是木材、玻璃、紙板和複合材料等平面剛性片材的理想選擇。
橢圓形吸盤提供最大的真空度，由於其較大的接觸面積，使其成為重載的理想選擇

最後但同樣重要的是，我們有風箱吸盤，它們最適合彎曲、不平坦或有紋理的表面。風箱吸盤或更準確地稱為“盤繞”，提供了一個可折疊區域，當風箱吸盤接觸要移動的物品表面時，它可以快速壓縮。請注意，杯子的內部容積越大，抓握/釋放時間越長。

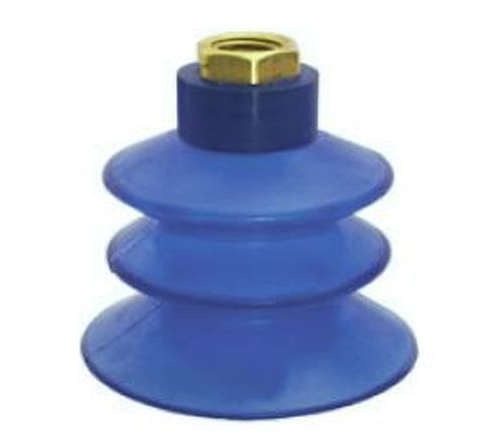

風箱吸盤非常適合不平坦或有紋理的表面，但它們的抓取和釋放時間更長

下面是一個例子：如果我們要拿起一塊 20 磅重的玻璃，我們需要多大尺寸的真空吸盤？幸運的是，我們已經在目錄中用數學方式已經發布了圖表，但這就是我們得出答案的方式。使用以下公式：

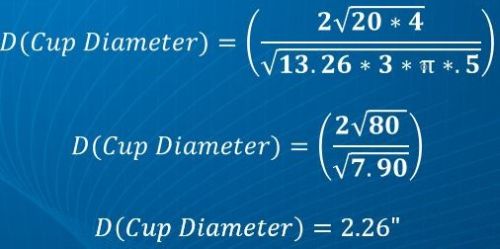

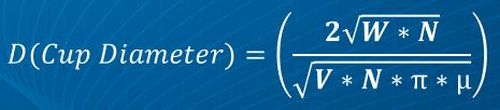

真空吸盤口徑公式
D = 杯子直徑
W = 物品重量
N = 安全係數（我們建議水平提升的安全係數為 2，垂直提升的安全係數為 4）。對於此範例練習，我們將使用 4 的安全係數。
U = 真空吸盤數（請記住，要完成一個平面至少需要 3 個支點）
V = 真空度 (psi) – EXAIR 多孔材料 E-Vac真空發生器的額定值為 21" HG、無孔材料 真空發生器的額定值27" HG 和可調式真空發生器的額定值 E-Vac 25" HG。 （每英寸 HG 等於 0.491154 PSI）
π = 3.14159
μ = 垂直表面摩擦係數（對於典型的無孔材料，如金屬、玻璃、石頭等，為 0.5。）



計算出的直徑為 2.26 英寸，因此我們將選擇下一個標準尺寸，即 2.5 英寸直徑。
當您正在尋找真空吸盤的應用協助或有關安全、安靜和高效率使用壓縮空氣產品的專家建議時，請聯繫我們。我們很高興收到您的來電！
